创建切图任务

创建切图任务的服务器为切图主节点（TileMaster），其它集群子节点为切图子节点（TileWorker），所有切图环境和存储的准备、任务的创建和监控等操作，都在主节点上进行，子节点无需进行任何操作。切图任务创建后，待切图的数据会自动部署到子节点，如果主节点数据发生变更，则会自动同步到子节点。关于分布式切图的原理和内部通讯机制，请参考：分布式切图机制。

• 创建分布式切图任务并设置参数
  • 通用设置
  • 设置地图瓦片
  • 设置矢量瓦片
  • 设置属性瓦片
  • 新增瓦片版本与追加瓦片
• 查看任务列表
• 监控切图进程

创建分布式切图任务并设置参数

访问切图主节点的服务管理器 WebManager，依次点击“集群”、“分布式切图”页面，点击“添加新的任务”，设置服务组件、地图、切片类型、缓存比例尺等相关参数。

通用设置

• 服务组件：服务组件列表中显示了服务器已经发布的所有的地图服务组件。
• 地图：当前服务组件中包含的所有地图。
• 切片类型：切片结果的类型，目前支持地图瓦片、矢量瓦片和属性瓦片三种。其中，地图瓦片默认对整个地图进行切图，切图结果为栅格格式的图片，矢量瓦片和属性瓦片对地图中指定的一个或多个矢量图层进行切图。 关于瓦片类型与格式的详细信息，请参考：瓦片格式。
• 存储类型：指定生成的瓦片的存储类型。详细介绍请参考：瓦片格式。
• 如果选择的瓦片类型为地图瓦片，支持的存储类型有 FastDFS 、MongoDB、OTS、SMTiles、MBTiles、UGCV5（原始格式）、GeoPackage
• 如果选择的瓦片类型为矢量瓦片，支持的存储类型为 SVTiles
• 如果选择的瓦片类型为属性瓦片，支持的存储类型为 UTFGrid
• 存储路径：指定缓存文件存储路径。当选择的存储类型为 SMTiles、UGCV5、UTFGrid 和 SVTiles 时，存储路径的默认值为当前产品包的默认输出路径（output），详细信息请参考：瓦片格式。
• 存储 ID：分布式存储位置的标识。当选择的存储类型为 FastDFS 和 MongoDB 时，需要选择已经创建的分布式切片库的 ID。如果还没有创建存储位置，请添加分布式切片库。
• 比例尺方案：用于协助确定切图的比例尺级别。可选择的比例尺方案有：
• Google Maps/Bing Maps，只支持 Web Mercator 坐标系（EPSG Code：3857）的地图
• 天地图，只支持 WGS 1984（EPSG Code：4326）和 Web Mercator 坐标系（EPSG Code：3857）的地图，天地图默认使用了2~18级比例尺，您可以根据需求选择
• GeoPackage 比例尺，当存储类型为 GeoPackage 时，使用的比例尺方案。该比例尺方案包括0~20级可选的比例尺，第0级比例尺为：在一张瓦片（默认为256*256像素）中全幅显示当前地图坐标系的最大范围时的比例尺，其他级别的比例尺在此基础上依次按照2倍增大。该比例尺方案随地图的坐标系、瓦片大小而变化。
• 推荐比例尺，系统推荐的比例尺方案
• 自定义比例尺，您根据需求手动输入比例尺

其中，Google Maps/Bing Maps 比例尺方案与天地图比例尺方案中的具体比例尺为：

表1 比例尺级别

• 缓存比例尺：列表框中为当前已选择的比例尺。您可以在文本框中输入比例尺分母，然后点击“添加比例尺分母”将其添加到比例尺列表中。如果选择了 Google 地图或 Bing 地图的比例尺、推荐比例尺方案，您可以通过比例尺区间选择合适的比例尺范围。当然，您也可以将不需要的比例尺从列表中移除。选择切图比例尺的推荐方法是：先确认客户端访问地图时需要使用的比例或其最接近值，然后设置多个切图比例尺，以便客户端在多个比例尺之间缩放时可以使用地图瓦片。

    注意(除 UGCV5瓦片外)：

• 如果当前地图没有设置固定比例尺，切图时添加比例尺会自动设置为地图的固定比例尺。
• 如果当前地图中设置了固定比例尺，切图时添加的是固定比例尺之外的比例尺，那么切图任务开启后会将切图的比例尺添加到地图的固定比例尺中，后续如果有针对同一地图的切图任务，则会再次追加切图比例尺到地图的固定比例尺中。
• 缓存范围：用于指定切图的地理范围，格式如：-180, -90, 180, 90。默认为地图全幅范围。
• 切图原点：计算瓦片行列号的起始坐标点，一般为缓存范围即切图范围的左上角。标准瓦片则根据标准中定义的原点而定。
• MBTiles 标准规定的默认原点为全球范围的左下角
• GeoPackage 标准规定的默认原点为：当前地图坐标系的最大范围的左上角，例如，地图的坐标系为 WGS1984时，原点默认为（-180.0,90.0）
• 切片大小：瓦片的大小，单位为像素，目前支持256*256、512*512。

    注意：如果存储类型选择 GeoPackage 格式，切图比例尺会随瓦片大小自动更改。

• 是否使用云服务切图方案：即是否使用符合超图云服务标准的瓦片切分方案，要求切图的服务来源必须为 Web Mercator 坐标系（EPSG Code：3857）或 WGS 1984（EPSG Code：4326）的地图。勾选后，可以通过指定的矢量面数据设置切图的范围。

设置地图瓦片

• 图片格式：当切片类型为地图瓦片时，目前支持的瓦片格式包括 PNG、JPG、GIF、JPG_PNG混合格式。如果选择 PNG，且当前地图颜色值数小于等于256，SuperMap iServer 会自动将图片存为 PNG8 格式，以节约存储空间。当所切地图为影像地图时，如果需要透明、并控制图片大小，推荐选择JPG_PNG混合图片格式。
• 图片压缩比例：当图片格式为JPG、JPG_PNG混合格式时，可设置图片的压缩比例，设置范围为(0,1.0]，默认为0.75。压缩比例越小，瓦片占用空间越小，从而节约存储空间。
• 背景透明：当切片类型为地图瓦片时，瓦片的背景是否透明。如果勾选，则生成的地图瓦片背景为透明；否则保留地图的原背景色。
• 是否开启数据预处理：如果选择是，则分布式切图服务会在切图任务开启后先对数据进行预处理，完成后再切图。默认会开启，且默认的行列数为50*50。数据预处理机制：
• 通过设置的行列数对数据进行划分格网，每个格网标记为有数据或无数据。
• 通过数据预处理，可以为切图任务预先标记出无数据的区域，切图时直接跳过该区域，从而提高切图效率。在数据不规则度较大和空白较多的时候，数据预处理的作用尤为突出。
• 数据预处理的结果会自动保存在配置文件中（【SuperMap iServer 安装目录】\webapps\iserver\WEB-INF\config\dataPreProcessResult\），每个地图的处理结果为一个与地图同名的文件。如果设置的行列数与已有处理结果相同，则自动重用已有结果，否则新的处理结果会自动覆盖以前保存的处理结果。如果想要删除某个地图的预处理结果，则直接删除与地图同名的配置文件即可。
• 是否启用自动避让：默认情况下，不开启自动避让，地图上的标签较密集时，压盖的标签会自动隐藏。开启自动避让以后，标签位置在一定范围内自动位移，可以使部分被压盖的标签显示出来，从而最大限度地保留地图上的标签。
• 是否对数据进行 md5校验：即在推送切图数据时，是否将切图节点的数据与主节点数据进行 md5方式的校验。如果不勾选进行 md5校验，则根据文件名称和大小来判断数据是否相同。相对文件名称和大小的比对方式，md5校验更加严谨和可靠，但是校验时间更长。

设置矢量瓦片

• 是否包含属性：设置矢量瓦片中是否携带属性字段。
• 抽稀容限：根据设置的容限值对矢量图层中的线和面要素进行抽稀。单位为像素，参数类型为整形数字，默认值为0。如果您设置了抽稀容限，切图时会根据道格拉斯-普克算法（Douglas-Peucker Algorithm）合并容限范围内的坐标序列，减少几何对象的复杂程度。数据抽稀后会降低数据精度并减少数据量，请您根据数据的实际需求设置该参数。

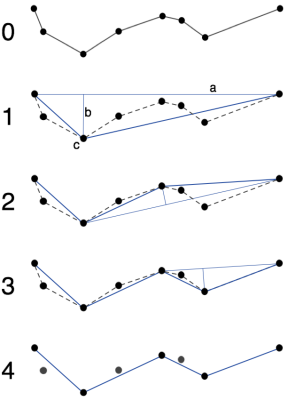

如上图所示，道格拉斯-普克算法的基本思想是，对每一条曲线的首末点虚连一条直线（即图1中的线 a），求所有点与直线的距离，并找出最大距离值 dmax（即图1中的线 b），用 dmax 与容限 D 相比：

• 若 dmax＜D，这条曲线上的中间点全部舍去；
• 若 dmax≥D，保留 dmax 对应的坐标点（即图1中点 c），并以该点为界，把曲线分为两部分，对这两部分重复使用该方法。
• 图层：选择生成矢量瓦片的矢量图层。如果当前地图中设置了最大、最小可见比例尺，那么请在满足条件的比例尺下选择图层。
• 扩充像素：向切片四周扩充若干像素后再裁剪地理要素，最小为2，默认值为要素宽度的一半，如点直径的一半、现宽度的一半或面边线宽度的一半。扩充像素可以避免地理要素在切片边沿产生重复边。
• 属性：设置矢量瓦片中携带的属性字段，默认是全部属性字段。
• 查询属性：设置矢量瓦片中支持关键字查询的属性字段。

设置属性瓦片

• UTFGrid 对应图层：选择生成属性瓦片的矢量图层。生成属性瓦片时，一个切图任务只支持针对一个矢量图层切图。
• UTFGrid 单元网格大小：属性瓦片中的每个单元格的大小，单位为像素，默认为4，常用取值为2的幂，如1、2、4、8。单元格网是瓦片中属性信息存储的基本单位，一个单元格网存储一条属性信息，也就是鼠标交互的最小单位。如果单元格网设置太大会影响地图的鼠标交互效果，因此推荐值为4。例如：瓦片大小为256*256像素，单元格网大小为4*4像素，则一个瓦片中有64*64个格网。

新增瓦片版本与追加瓦片

设置上述参数后，点击“创建切图任务”按钮，即可创建任务。

如果传入的上述参数所指定的存储位置中，已经有地图名、瓦片大小与是否透明均相同的地图瓦片，即单机文件名相同（如*.smtiles）或同一个切片库中切片集名相同，那么会有以下两种情况：

• 对于单机存储的瓦片，如 SMTiles、MBTiles、UGCV5、UTFGrid 和 SVTiles，创建切图任务后，系统会将瓦片追加到同名的瓦片文件中（如*.smtiles），并覆盖已有的同位置的瓦片，或追加原来地理范围或比例尺中没有的新瓦片。
• 对于分布式存储的瓦片，系统会提示：在切片库中“在切片库中该切片集已存在，您想要创建新版本还是在已有的版本中追加瓦片？”，您可以：
• 如果您需选择在已有的切片集中“创建新版本”的瓦片，则系统会根据您的切图设置，对该数据重新进行完整切图，
• 如果您选择在已有的版本中“追加瓦片”，则系统会根据您的切图设置，对新增地理范围、比例尺的数据切瓦片，并追加在已有的瓦片版本中。如果当前切图数据与已有瓦片版本相比有变更，则系统会自动更新变更的瓦片。

版本相关的详细介绍请参考：切片集的版本。

查看任务列表

在“分布式切图”页面，可以看到当前服务器上的所有正在执行和已完成的切图任务，并可查看每个任务的基本信息、进度信息等。

您可以可以停止正在执行的任务、启动或删除暂停的任务，可以点击任务中的地图名称查看更详细的任务信息、进度信息、各个比例尺和切图子节点的工作进度，可以重启任务使之重新切图。

对于已经完成的任务，您可以查看当前任务对应的地图名称、组件名称、任务开始时间、耗时、切片数量，以及切片类型和存储类型、存储位置等。

监控切图进程

在切图任务列表中，点击已创建的切图任务中的地图名称，可查看切图任务的状态信息。包括生成切片的存储信息、切图配置信息、切图任务总进度表（动态显示切图的速度、时间）、切图任务时间统计、生成的切片版本、生成的切片所占用的存储（已占用存储和预计需要占用的存储空间），还可以对切图任务执行“暂停”、“启动”、“重启任务”等管理操作，监控切图任务中各个 TileWorker 的工作状态。
