三维场景基本操作

在三维场景中可以很方便地对二维\三维点、二维\三维线、面、文本、DEM、Grid、TIN、影像等数据进行三维实时浏览，并且可以进行飞行、距离量算等功能。在SuperMap iClient3D 8C for Plugin中提供了Pan、Select、MeasureArea、MeasureDistance、MeasureHeight、NullAction、PanSelec类来实现对三维的实时浏览操作及量算功能，它们都继承自SceneAction ，并且提供了FlyingOperator来进行飞行操作。

下面以全幅显示、漫游、飞行、选择模型、距离量算为例予以说明。

SceneAction 结构图

SceneAction是其他三维浏览操作类Pan、Select、MeasureArea、MeasureDistance、MeasureHeight、NullAction、PanSelect的父类。用户可以对SceneAction进行扩展，实现一系列的操作。

ScencAction 常用属性

	接口	说明
	name	获取或设置交互操作的名称。当用户自行开发一个SceneAction子类时，可自定义该操作的名称。
	sceneControl	获取或。
	sceneName	获取所属场景服务的名称。
	sceneAddress	获取图层集合的服务地址。

SceneAction 常用方法

	接口	说明
	flyTo	在指定的时间内，以指定的方式从当前场景飞行至指定的相机位置。
	flyToBounds	在指定的时间内，从当前场景飞行至指定的 Bounds 区域。
	flyToGeometry	在指定的时间内，以指定的方式从当前场景飞行至指定的几何对象。
	play	按照指定路线飞行。
	moveTo	将三维图层集合中指定索引号的三维图层移动到指定索引号位置。
	moveToBottom	将三维图层集合中指定索引号的三维图层移动到底层。
	moveToTop	将三维图层集合中指定索引号的三维图层移动到顶层。
	moveUp	将三维图层集合中指定索引号的三维图层向上移动一层。
	removeAll	删除图层集合中的所有图层。
	removeAt	删除指定图层名称或索引号的图层。

三维场景基本操作

飞行

在 “default.html” 页面的 <body onload="onPageLoad()"> </body>中，场景控件后加入以下代码，在页面中添加飞行控件：

JavaScript 拷贝代码

JavaScript	拷贝代码
<!--工具条-->`<div id="toolSet" style="position: relative; top:0px; height: 5%; width: 100%; visibility: visible; display: block;">` <!--通过设定经纬度和相机高度进行飞行--><label style="position:relative; left: 10px;">经度：</label> <input id="longitude" name="longitude" type="text" value="0" style="position:relative; left:10px; width:60px; z-index:11; "/> <label style="position:relative; left: 20px;">纬度：</label> <input id="latitude" name="latitude" type="text" value="0" style="position:relative; left:20px; width:60px; z-index:11; "/> <label style="position:relative; left: 30px;">高度：</label> <input id="altitude" name="altitude" type="text" value="500000" style="position:relative; left:30px; width:60px; z-index:11; "/> <img id="fly" alt="飞行" title="飞行" src="images/fly.png" style="position:relative; left:50px; width:32px; z-index:11;" onclick="fly()" onmouseover="this.style.width='36px';this.style.height='36px';this.src='images/fly_over.png'" onmouseout="this.style.width='32px';this.style.height='32px';this.src='images/fly.png'"/> </div>

<!--工具条-->
<div id="toolSet" style="position: relative; top:0px; height: 5%; width: 100%; visibility:
      visible; display: block;">
<!--通过设定经纬度和相机高度进行飞行-->
<label style="position:relative; left: 10px;">经度：</label>

<input id="longitude" name="longitude" type="text" value="0" style="position:relative; left:10px;

         width:60px; z-index:11; "/>

<label style="position:relative; left: 20px;">纬度：</label>

<input id="latitude" name="latitude" type="text" value="0" style="position:relative; left:20px;

          width:60px; z-index:11; "/>

<label style="position:relative; left: 30px;">高度：</label>

<input id="altitude" name="altitude" type="text" value="500000" style="position:relative; left:30px;

             width:60px; z-index:11; "/>
<img id="fly" alt="飞行" title="飞行" src="images/fly.png"
     style="position:relative; left:50px; width:32px; z-index:11;"
     onclick="fly()"
     onmouseover="this.style.width='36px';this.style.height='36px';this.src='images/fly_over.png'"
     onmouseout="this.style.width='32px';this.style.height='32px';this.src='images/fly.png'"/>

</div>

在 “GettingStarted.js” 中填入以下代码：

JavaScript 拷贝代码

JavaScript	拷贝代码
`function fly() { var longitude = document.getElementById("longitude").value; var latitude = document.getElementById("latitude").value; var altitude = document.getElementById("altitude").value; var camera = new SuperMap.Web.Realspace.Camera(longitude,latitude,altitude); scene.get_flyingOperator().flyTo(camera);` //或者scene.set_camera(camera)`}`

function fly()
{
        var longitude = document.getElementById("longitude").value;
        var latitude = document.getElementById("latitude").value;
        var altitude = document.getElementById("altitude").value;
        var camera = new SuperMap.Web.Realspace.Camera(longitude,latitude,altitude);
        scene.get_flyingOperator().flyTo(camera);
        //或者scene.set_camera(camera)
}

scene.get_flyingOperator().flyTo(camera) 方法即以一定速度和方式飞行到指定地点。该方法有三个参数：第一个是相机对象，第二个和第三个参数为可选参数，分别为飞行速度和飞行方式枚举常量。而 scene.get_camera(camera) 会将场景直接切换到相机指定位置。

全幅显示

在 “default.html” 页面中 id="toolSet" 的 <div></div>表示工具条的标签中加入以下代码，在页面添加全幅显示控件：

JavaScript 拷贝代码

JavaScript	拷贝代码
<!--全幅显示-->`<img id="viewentire"alt="全幅显示" title="全幅显示" src="images/entire.png" style="position:relative; left:60px; width:32px; height:32px; z-index:11;" onclick="viewEntire()" onMouseOver="this.style.width='36px';this.style.height='36px';this.src='images/entire_over.png'" onMouseOut="this.style.width='32px';this.style.height='32px';this.src='images/entire.png'" />`

<!--全幅显示-->
<img id="viewentire"alt="全幅显示" title="全幅显示" src="images/entire.png"
     style="position:relative; left:60px; width:32px; height:32px; z-index:11;"
     onclick="viewEntire()"
     onMouseOver="this.style.width='36px';this.style.height='36px';this.src='images/entire_over.png'"
     onMouseOut="this.style.width='32px';this.style.height='32px';this.src='images/entire.png'" />

在 “GettingStarted.js” 中填入以下代码，实现全幅显示功能：

JavaScript	拷贝代码
`function viewEntire() { scene.viewEntire(); }`

漫游

在 “default.html” 页面中 id="toolSet" 的 <div></div> 表示工具条的标签中加入以下代码，在页面中添加漫游控件：

JavaScript 拷贝代码

JavaScript	拷贝代码
<!--漫游-->`<img id="pan" alt="漫游" title="漫游" src="images/pan.png" style="position:relative;left:70px;width:32px; height:32px; z-index:11; " onclick="setPan()" onMouseOver="this.style.width='36px';this.style.height='36px';this.src='images/pan_over.png'" onMouseOut="this.style.width='32px';this.style.height='32px';this.src='images/pan.png'" />`

<!--漫游-->
<img id="pan" alt="漫游" title="漫游" src="images/pan.png"
     style="position:relative;left:70px;width:32px; height:32px; z-index:11; "
     onclick="setPan()"
     onMouseOver="this.style.width='36px';this.style.height='36px';this.src='images/pan_over.png'"
     onMouseOut="this.style.width='32px';this.style.height='32px';this.src='images/pan.png'" />

在 “GettingStarted.js” 中填入以下代码：

JavaScript	拷贝代码
`function setPan() { var panAction = new SuperMap.Web.UI.Action3Ds.Pan(sceneControl); sceneControl.set_sceneAction(panAction); }`

选择模型（模型和矢量数据可以被选中并高亮显示，还能获取被选中地物的 ID 号）

在 “default.html” 页面中 id="toolSet" 的 <div></div> 表示工具条的标签中加入以下代码，在页面中添加选择控件：

JavaScript 拷贝代码

JavaScript	拷贝代码
<!--选择-->`<img id="select" alt="选择" title="选择" src="images/select.png" style="position:relative; left:80px; width:32px; z-index:11; " onclick="setSelect()" onmouseover="this.style.width='36px';this.style.height='36px';this.src='images/select_over.png'" onmouseout="this.style.width='32px';this.style.height='32px';this.src='images/select.png'" />`

<!--选择-->
<img id="select" alt="选择" title="选择" src="images/select.png"
     style="position:relative; left:80px; width:32px; z-index:11; "
     onclick="setSelect()"
     onmouseover="this.style.width='36px';this.style.height='36px';this.src='images/select_over.png'"
     onmouseout="this.style.width='32px';this.style.height='32px';this.src='images/select.png'" />

在 “GettingStarted.js” 中填入以下代码，实现选择操作。由于要在场景中选择对象后弹出选中对象的 ID 号，因此首先在场景控件中添加 addEvent 方法，该方法中第一个参数 “objectSelected” 表示侦听选中地物完成状态，第二个参数为用户自定义函数。也就是说一旦场景控件发生选择操作后触发 selectMode 自定义函数。addEvent 还可以侦听距离量算、面积量算中或者结束后的操作，第一个参数可选值请参见该方法的接口文档：

JavaScript	拷贝代码
`function setSelect() { var selectAction = new SuperMap.Web.UI.Action3Ds.Select(sceneControl); sceneControl.set_sceneAction(selectAction); sceneControl.addEvent("objectSelected", selectModel) }`

然后在 “GettingStarted.js” 中加入selectMode 自定义函数，实现弹出选中对象的 ID 号（选择操作会返回一个 Selection3Ds 对象，关于侦听事件传回的参数请参见场景控件的 addEvent 方法）：

JavaScript 拷贝代码

JavaScript	拷贝代码
`function selectModel (selection3Ds) { var selection3DCount = selection3Ds.length; for(var i=0; i<selection3DCount; i++) { var selectCount = selection3Ds[i].get_count(); for(var j=0; j<selectCount; j++) { var selection3D = selection3Ds[i]; var layer3D = scene.get_layer3Ds().get_item(selection3D.get_layer3D().get_name()); var selectObjectName = layer3D.findFeature3DByID(selection3D.get_item(j)).get_name(); alert("该地物的ID为： "+selection3D.get_item(j)+"\n"+selectObjectName); } } }`

function selectModel (selection3Ds)
{
        var selection3DCount = selection3Ds.length;
        for(var i=0; i<selection3DCount; i++)
        {
                var selectCount = selection3Ds[i].get_count();
                for(var j=0; j<selectCount; j++)
                {
                        var selection3D = selection3Ds[i];
                        var layer3D = scene.get_layer3Ds().get_item(selection3D.get_layer3D().get_name());
                        var selectObjectName = layer3D.findFeature3DByID(selection3D.get_item(j)).get_name();
                        alert("该地物的ID为： "+selection3D.get_item(j)+"\n"+selectObjectName);
                }
        }
}

运行后的效果：

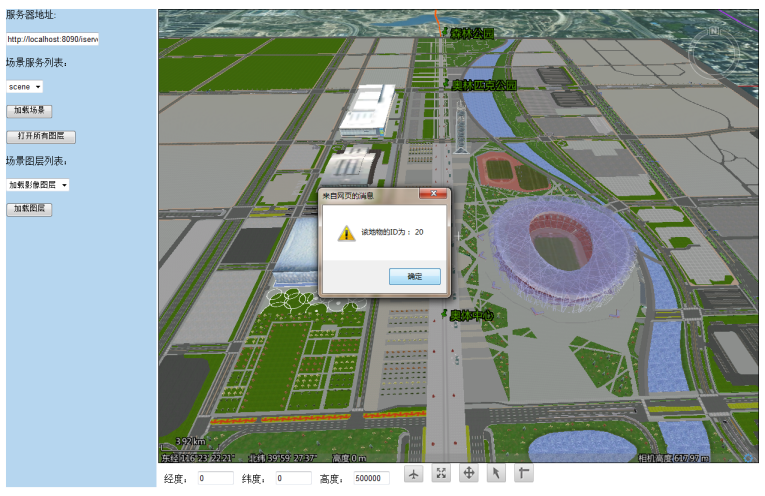

图1 选中模型后提示模型 ID 号

距离量算

在 “default.html” 页面中 id="toolSet" 的 <div></div> 表示工具条的标签中加入以下代码，在页面中添加量算控件：

JavaScript 拷贝代码

JavaScript	拷贝代码
<!--距离量算-->`<img id="refresh" alt="量算" title="量算" src="images/measure_distance.png" style="position:relative; left:90px; width:32px; height:32px; z-index:11; " onclick="measureDistance()" onmouseover="this.style.width='36px';this.style.height='36px'; this.src='images/measure_distance_over.png'" onmouseout="this.style.width='32px';this.style.height='32px';this.src='images/measure_distance.png'" />`

<!--距离量算-->
<img id="refresh" alt="量算" title="量算" src="images/measure_distance.png"

     style="position:relative; left:90px; width:32px; height:32px; z-index:11; "

     onclick="measureDistance()"

     onmouseover="this.style.width='36px';this.style.height='36px';

                                                this.src='images/measure_distance_over.png'"

     onmouseout="this.style.width='32px';this.style.height='32px';this.src='images/measure_distance.png'" />

在 “GettingStarted.js” 中填入以下代码，实现选择距离量算操作。与选择操作类似，也需要在场景控件中添加 addEvent 方法侦听距离量算结束状态，由"measureDistanceFinished" 表示。当量算操作结束后触发 disFinished 自定义函数：

JavaScript 拷贝代码

JavaScript	拷贝代码
`function measureDistance() { var measureDAction = new SuperMap.Web.UI.Action3Ds.MeasureDistance(sceneControl); sceneControl.set_sceneAction(measureDAction); sceneControl.addEvent("measureDistanceFinished", disFinished); }`

function measureDistance()
{
        var measureDAction = new SuperMap.Web.UI.Action3Ds.MeasureDistance(sceneControl);
        sceneControl.set_sceneAction(measureDAction);
        sceneControl.addEvent("measureDistanceFinished", disFinished);
}

然后在 “GettingStarted.js” 中加入disFinished 自定义函数，实现距离量算结束后弹出总距离（量算操作会返回一个 dTotalDis 总距离参数，关于侦听事件传回的参数请参见场景控件的 addEvent 方法）：

JavaScript	拷贝代码
`function disFinished(dTotalDis) { alert("总距离：" + dTotalDis + "米"); }`

参见

关于三维场景的基本操作和相机的相关内容，可参见《相机 Camera》和《场景操作》专题文档。

概述

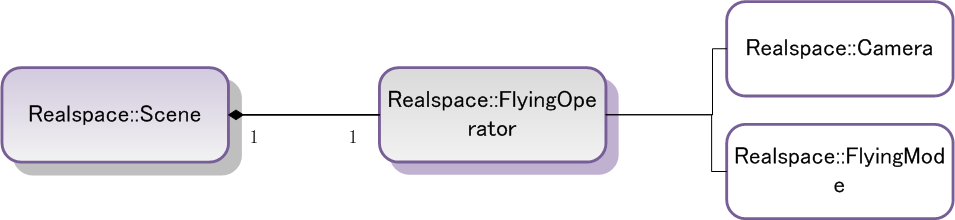

FlyingOperator 飞行状态类结构图
